Ahoj! Ako dodávateľ presných honovacích strojov sa ma často pýtajú na podlahovú plochu, ktorú tieto stroje vyžadujú. Je to zásadná otázka, najmä pre podniky, ktoré chcú optimalizovať usporiadanie svojej dielne. V tomto blogu rozoberiem faktory, ktoré ovplyvňujú podlahovú plochu potrebnú pre precízny honovací stroj a poskytnem vám lepšiu predstavu o tom, čo môžete očakávať.

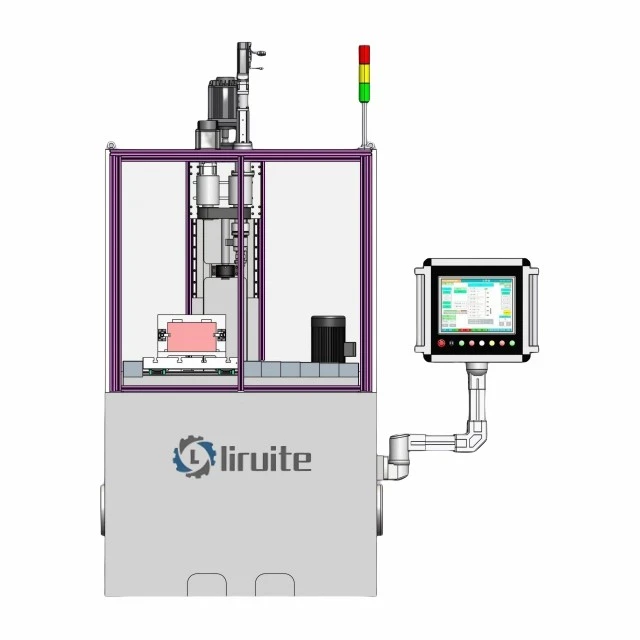

Najprv si povedzme, čo je presný honovací stroj. APresný honovací strojje špecializované zariadenie používané na dokončovanie vnútorných povrchov valcových otvorov s vysokou presnosťou. Bežne sa používa v odvetviach, ako je automobilový priemysel, letecký priemysel a výroba, aby sa zabezpečila presnosť a kvalita dielov.
Podlahová plocha potrebná pre precízny honovací stroj sa môže značne líšiť v závislosti od niekoľkých faktorov. Jedným z hlavných faktorov je veľkosť samotného stroja. Rôzne modely honovacích strojov majú rôzne rozmery a väčšie stroje prirodzene potrebujú viac miesta. Napríklad aVeľký vertikálny honovací strojje navrhnutý na manipuláciu s väčšími obrobkami a zvyčajne má väčší pôdorys v porovnaní s aStroj na honovanie malých otvorov.
Ďalším faktorom, ktorý treba zvážiť, je typ operácie, ktorú bude stroj vykonávať. Niektoré honovacie stroje sú plne automatizované a dodávajú sa s ďalšími komponentmi, ako sú robotické nakladače, dopravníkové systémy a ovládacie panely. Tieto extra funkcie môžu výrazne zvýšiť celkové nároky na priestor. Na druhej strane ručné alebo poloautomatické stroje môžu zaberať menej miesta, pretože majú menej pomocných komponentov.
Začnime so základnými rozmermi štandardného presného honovacieho stroja. Malý až stredne veľký honovací stroj môže mať pôdorys okolo 2 až 3 metrov štvorcových. To zahŕňa priestor, ktorý zaberá základňa stroja, honovacie vreteno a ovládacia konzola. Musíte však počítať s dodatočným priestorom okolo stroja pre prístup operátora, údržbu a manipuláciu s materiálom. Dobrým pravidlom je ponechať na všetkých stranách stroja aspoň 1 až 1,5 metra voľného priestoru. To umožňuje operátorovi voľne sa pohybovať, nakladať a vykladať obrobky a vykonávať bežné úlohy údržby bez pocitu stiesnenosti.
Ak máte čo do činenia s väčším honovacím strojom, nároky na podlahovú plochu môžu byť oveľa vyššie. Veľký vertikálny honovací stroj používaný pre náročné aplikácie by mohol mať pôdorys 5 až 10 metrov štvorcových alebo viac. Okrem fyzickej veľkosti stroja musíte zvážiť aj priestor pre chladiaci systém. Honovacie stroje používajú chladiacu kvapalinu na mazanie a chladenie procesu rezania a nádrž na chladiacu kvapalinu a cirkulačný systém môžu zaberať značné množstvo miesta. V závislosti od kapacity chladiaceho systému možno budete potrebovať ďalší 1 až 2 metre štvorcové podlahy.
Veľkú úlohu pri určovaní podlahovej plochy zohráva aj automatizácia. Ak plánujete integrovať svoj honovací stroj do automatizovanej výrobnej linky, budete musieť počítať s priestorom potrebným pre robotické ramená, dopravníky a ďalšie automatizačné zariadenia. Napríklad robotický nakladací systém pre honovací stroj môže pridať ďalšie 2 až 3 metre štvorcové podlahovej plochy v závislosti od veľkosti a zložitosti robota.
Dôležité je myslieť aj na budúcnosť. Ak sa očakáva, že vaša firma porastie, možno budete chcieť okolo honovacieho stroja nechať nejaký priestor navyše. To umožňuje jednoduché rozšírenie, ako je pridanie ďalšej automatizácie alebo modernizácia stroja v budúcnosti. Ak teraz necháte nejaký priestor vo vyrovnávacej pamäti, môže vám to ušetriť veľa problémov a nákladov.
Pri plánovaní dispozície vašej dielne by ste mali zvážiť aj tok materiálov. Obrobky sa musia prepravovať do a z honovacieho stroja a musí existovať voľná cesta pre pohyb materiálov. To znamená, že je potrebné počítať s priestorom na skladovanie materiálu, ako aj s priestorom pre vysokozdvižné vozíky alebo inú manipulačnú techniku.
Pozrime sa na skutočný príklad zo sveta. Predpokladajme, že máte výrobný závod, ktorý vyrába komponenty automobilových motorov. Uvažujete o kúpe presného honovacieho stroja na zlepšenie kvality vývrtov valcov. Na základe veľkosti komponentov motora, ktoré vyrábate, sa rozhodnete pre stredne veľký honovací stroj. Samotný stroj má pôdorys asi 3 metre štvorcové. Ponecháte 1,2 metra voľného priestoru na všetkých stranách, čo pridáva ďalších 4,8 metrov štvorcových. Chladiaci systém zaberá približne 1,5 metra štvorcového a na skladovanie a manipuláciu s materiálom vyčleníte 2 metre štvorcové. Celkovo budete na toto nastavenie honovacieho stroja potrebovať približne 9,3 metrov štvorcových podlahovej plochy.
Stručne povedané, podlahová plocha potrebná pre precízny honovací stroj závisí od veľkosti stroja, typu prevádzky, prítomnosti automatizácie a toku materiálov. Je nevyhnutné starostlivo naplánovať usporiadanie vašej dielne, aby ste sa uistili, že máte dostatok miesta pre stroj a všetky jeho pridružené komponenty.
Ak hľadáte precízny honovací stroj a potrebujete pomoc pri zisťovaní požiadaviek na podlahovú plochu pre vašu konkrétnu aplikáciu, neváhajte a oslovte. Máme tím odborníkov, ktorí vám môžu poskytnúť podrobné informácie a usmernenia. Či už ste malý výrobca alebo veľká priemyselná prevádzka, môžeme vám pomôcť nájsť ten správny honovací stroj, ktorý vyhovuje vašim priestorovým a výrobným potrebám. Kontaktujte nás ešte dnes a začnite konverzáciu o kúpe presného honovacieho stroja pre vašu firmu.
Referencie
- Priemyselné normy pre usporiadanie obrábacích strojov a bezpečnostné predpisy
- Špecifikácie výrobcu pre presné honovacie stroje
